澳蘭仕工業風扇簡介

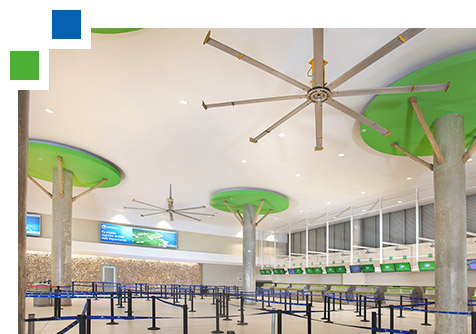

澳蘭仕工業風扇

定制款德國進口品牌諾德電機減速一體機,加大機座号的同軸斜齒輪減速機;Shell牌Omala S4超長壽命的合成齒輪油;Simrit輸出軸雙油封,箱體自動排氣閥,功率1.5kw;采用雙底盤高安全性設計;加強内插式扇葉連接件采用高強度美航鋁合金7075T6材質,超高抗疲勞性,提升産品安全性。

6扇螺旋槳形加寬設計更符合空氣動力原理,風感優勢顯著,推風效率高;美航高性能鋁合金材質:AA6063T6511;超輕高強的扇葉内部設計有穿透式加強筋,增強扇葉自身強度,減小對連接件的長期疲勞,表面陽極氧化後 PVDF 塗層處理。

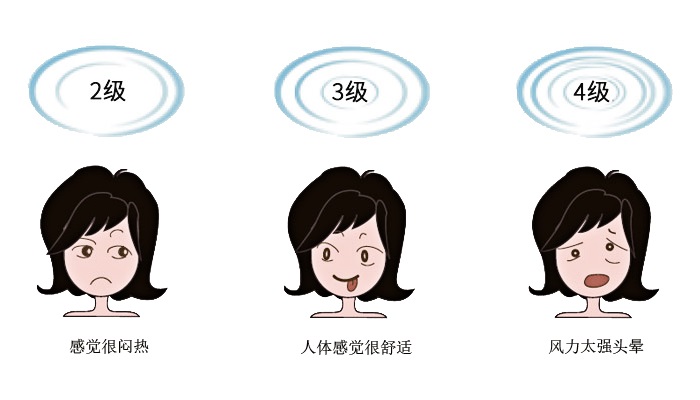

工業風扇的工作原理

工業風扇的工作原理

自然通風涼爽理念結合現代航空機翼技術,通過巨大扇葉緩慢的旋轉從而帶動全方位氣流的流動,産生持續不斷、立體循環風。大面積微風流動加快了人體體表汗液的蒸發速度,産生自然降溫,就像人剛剛遊泳出海後感受海風吹拂的涼爽感覺一樣,讓人體皮膚表面感受到4-6攝氏度的溫差,另外大型工業風扇特性,通過改變風速大小的變化,在調節人體感受的同時保持身體水分,從而增強了人體感受的舒适度。

功能用途
1、全方位空氣流動:超大面積的微風吹拂,實現全方位類自然立體式的空氣流動;
2、四季适用:強化環境通風,春秋季涼爽,夏冬季舒适;
3、制冷效果:在與冷風機組合使用時,可達到類似中央空調甚至更爲優勝的新風涼爽效果;
4、通風除塵:通風換氣,與換氣設備結合,可實現環境排煙除塵;
5、冬季效用:冬季采暖時,可以低速轉動,将分層的熱流空氣進行有效的餘熱利用;
6、調節空氣濕度:保持室内幹燥。

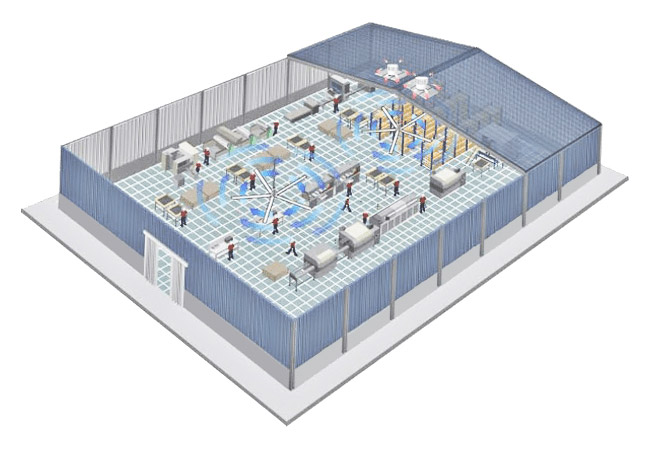

工業風扇工作示意圖

工業風扇工作示意圖

安裝效果

  • 1、覆蓋面廣:超大直徑(7.3米)、低轉速,大範圍内促使空氣有序流動,每台風扇的有效近似覆蓋面積超過1000平米以上;
  • 2、全方位、多角度空氣循環:氣流由上而下成錐形往地面推動,到地面沿水平方向流動,遇到側面阻隔或鄰近風扇的水平氣流後向上推動到屋面,從而全方位、多角度地強化空氣循環流通;
  • 3、與室外新風交換:流動的空氣可以迅速通過門窗或屋頂風機與室外新風進行交換,減少了室内渾濁氣體的滞留;
  • 4、人體舒适降溫:持續輕柔的微風能加快人體表面汗液的蒸發速度從而産生涼爽的降溫效果,使人體感受4-6攝氏度的溫差效應;
  • 5、安裝不影響工作:風扇安裝在離地面5.5米以上的上部空間,通過卡夾方式固定在屋面結構梁上,不會影響任何地面工作區域正常工作進程,安全可靠。

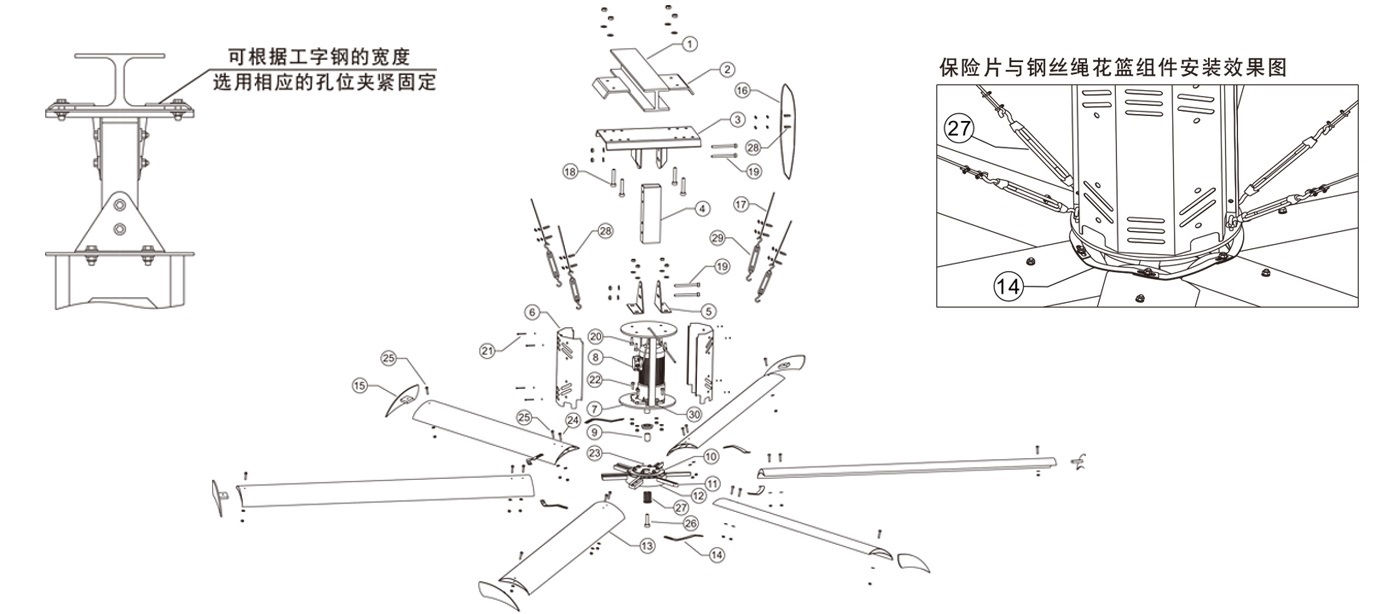

工業風扇結構圖

工業風扇結構圖
序号 名稱規格 數量
1 工型鋼橫梁 1
2 夾闆 2
3 固定闆 1
4 方管 1
5 三角闆 2
6 機電外罩 2
7 機電架 1
8 電機 1
9 脹套組件 1
10 保險圈 1
11 連接杆 6
12 葉盤組件 1
13 葉片 6
14 保險片 6
15 導風闆 6
16 支架保險鋼絲繩 1
17 電機平衡保險鋼絲繩 4
18 外六角M12X45螺栓 4
19 外六角M12X110螺栓 4
20 外六角M12X40螺栓 4
21 半圓頭十字M4X55 4
22 外六角M10X40螺栓 4
23 内六角M8X45螺栓 4
24 外六角M8X60螺栓 6
25 外六角M8X45螺栓 12
26 外六角M10X40螺栓 1
27 内六角M6X65螺栓 10
28 紮頭 18
29 鋼絲繩花籃螺栓 4
30 電機架保險環 4

澳蘭仕工業風扇核心技術

澳蘭仕工業風扇核心技術

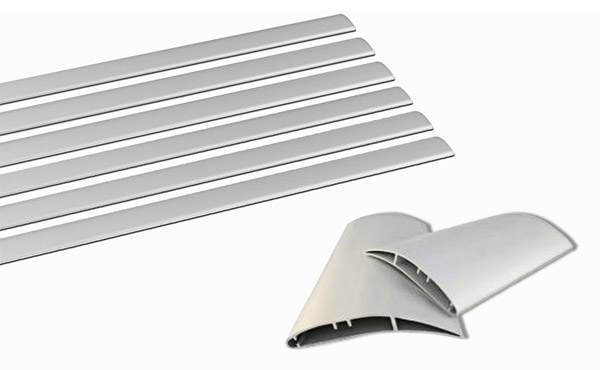

扇葉 -- 所有功效的終" 實施者 ",螺旋槳設計完美體現大風量效果

  • 6扇螺旋槳形,高性能鋁合金材質終身質保;
  • 機翼形仿真分析軟件研發出來的造形設計—确保風扇效果的和舒适感;
  • 扇葉采用國内的----内置鋼索、分筋滿筋結合、扇葉的固定采用點面線安全方式;
  • 扇葉的外形尺寸根據空氣力學原理,将使風量更大,同時也使的整機重量減輕、電機效率提升更高。

根據機翼形仿真軟件及結合風洞試驗潛心研發出來的瑞泰風獨有的螺旋漿造形,确保風扇效果的發揮,高性能鋁合金材質,終身質保,采用擠壓工藝;
